Устройства компенсации реактивной мощности для малых предприятий

УКМФ 58

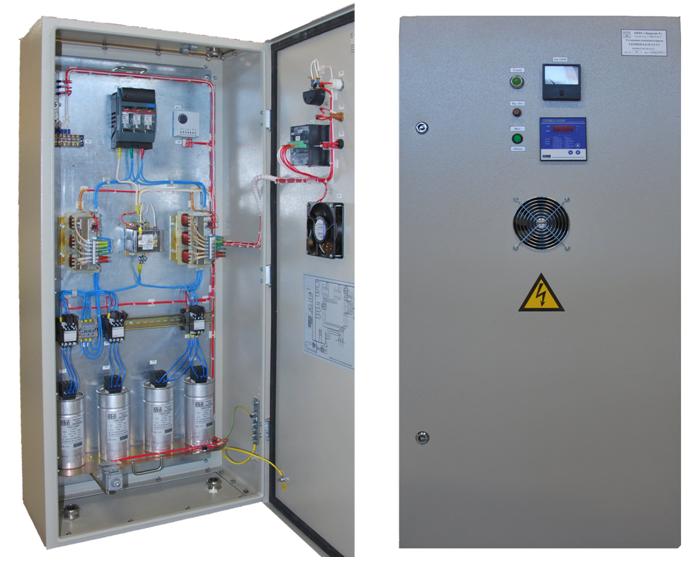

В ООО «Энергия-Т» начат серийный выпуск автоматических устройств компенсации реактивной мощности с антирезонансными дросселями для малых предприятий и офисов, с мощностью от 10 до 50 кВАр, собранных по схеме detuned filter bank – конденсаторная батарея с расстройкой. Характерная особенность устройств новой серии – оригинальная схема коммутации антирезонансных дросселей.

Обозначение устройств:

УКМФ – 0,4 – МММ – SSS – R – K,

где:

УКМФ –  установка компенсации реактивной мощности автоматическая, с фильтрующими дросселями;

0,4 – класс напряжения, кВ;

МММ – номинальная мощность, кВАр;

SSS – мощность наименьшей ступени регулирования, кВАр;

R – коэффициент расстройки дросселя:
1- 14%, 2 – 7%, 3- 5,67%.


К – климатическое исполнение и категория размещения.

Пример обозначения:
УКМФ-0,4-50-10-2 У3.

Основные технические характеристики устройств приведены в Табл.1:

Наименование параметра

Величина

Степень автоматизации

Автоматическая, регулируемая

Тип ввода

Кабельный, снизу или сверху,

определяется заказчиком

Род тока

Переменный, трехфазный

Напряжение номинальное, кВ

0.4

Частота, Гц

50

Мощность номинальная. кВАр

от10 до 50 кВАр

Наименьшая мощность ступени. кВАр

Определяется заказчиком

Защита от короткого замыкания

Предохранители с G-g характеристикой

Напряжение питания вспомогательных цепей. В

Переменное, 220В, 50Гц

Степень защиты по ГОСТ 14254

IP20

Климатическое исполнение и категория размещения

УЗ

Применяемые конденсаторы

“ZEZ SILKO” Чехия

Применяемые контакторы

“BENEDIKT&JAGER” Австрия

Применяемый процессор

“КМВ systems” Чехия

Применяемые дроссели

“ZEZ SILKO” Чехия

Разъединители с функцией зашиты

“EFEN”, Германия

Охлаждение

Принудительное

Соединение с устройствами телеавтоматики по интерфейсу RS-485

По требованию заказчика

Габаритные размеры Ш х В х Г. мм

600x1200x300
