Интеллектуальный датчик дифференциального постоянного тока (ИДПТ)

Дифференциальный датчик утечки постоянного тока серии ИДПТ предназначен для контроля сопротивления изоляции полюсов сетей постоянного тока подстанции относительно земли, автоматизированный поиск и сигнализация присоединения с ослабленной или поврежденной изоляцией.

Датчик работает совместно с системой контроля изоляции с пофидерным контролем изоляции отходящих линий (СКИ-ПК) производства ООО “Энергия-Т” или взаимодействует с другими системами по стандартным цифровым протоколам передачи данных, в т.ч. МЭК-61850.

  • Прецизионное измерение дифференциального тока утечки;
  • Расчет текущего сопротивления изоляции;
  • Безразрывное измерение (кабель пропускается через отверстие в корпусе датчика);
  • Объединение в сеть с АСУТП или любым другим головным устройством по одному из каналов связи:
    • МЭК 61850-8-1 (MMS)
    • МЭК-60870-5-101
    • МЭК-60870-5-104
    • Modbus (RTU)
    • Modbus (ASCII)
    • внутренний протокол для связи с блоком управления системы контроля изоляции (БУ-СКИ) производства ООО “Энергия-Т” ;
  • Световая сигнализация превышения тока утечки (снижения сопротивления изоляции);
  • Фантомное питание по сети Ethernet IEEE 802.3 AF PoE или стандартное подключение к питанию 48 В;
  • Настройка параметров по сети или по кабелю передачи данных с локального компьютера.
  • Возможность объединения датчиков в группу по интерфейсу RS485 в одно логическое устройство МЭК 61850-8-1 (MMS), что позволяет обойтись без маршрутизатора.
  • Регистрация динамики тока утечки за последние 2 года с возможностью получения в формате COMTRADE.

Структура условного обозначения
  ИДПТ -18 -020 -УХЛ4
Интеллектуальный датчик постоянного тока

Диаметр окна:

  • 18 = 18 мм
  • 33 = 33 мм
  • 58 = 58 мм


Предельный измеряемый ток:

  • 10 = 10 мА
  • 20 = 20 мА
  • 50 = 50 мА
  • 100 = 100 мА


Вид климатического исполнения по ГОСТ 15150-69:

4 - эксплуатация в крытых помещениях с отоплением и с искуственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли)

3 - эксплуатация в крытых помещениях без регулирования температурных условий с естественной вентиляцией (температура практические не отличается от уличной, нет брызг и струй воды, незначительное количество пыли)



Параметр Значение

Количество контролируемых отходящих присоединений

1

Гальваническая изоляция

3 кВ (rms) / 50 Гц / 1 мин

Основная погрешность измерения

0,5 %

Интерфейсы передачи данных в АСУТП

RS485, Ethernet

Протоколы передачи данных в АСУТП

Modbus RTU

IEC 60870-5-101

IEC 60870-5-104

MMS по МЭК 61850-8-1

Номинальное напряжение питания (от источника или PoE), В

24

Потребляемая мощность, мВт

≤ 200

Виды климатического исполнения и категория размещения

УХЛ4

(УХЛ3.1)

Температура окружающей среды, °С

0…+40

Окружающая среда

Без токопроводящей пыли, агрессивных газов и паров

Габаритные размеры одного датчика (ВхШхГ), мм

110х45х75

Масса датчика, кг, не более

0.3

Способ крепления

На DIN-рейку или монтажную панель

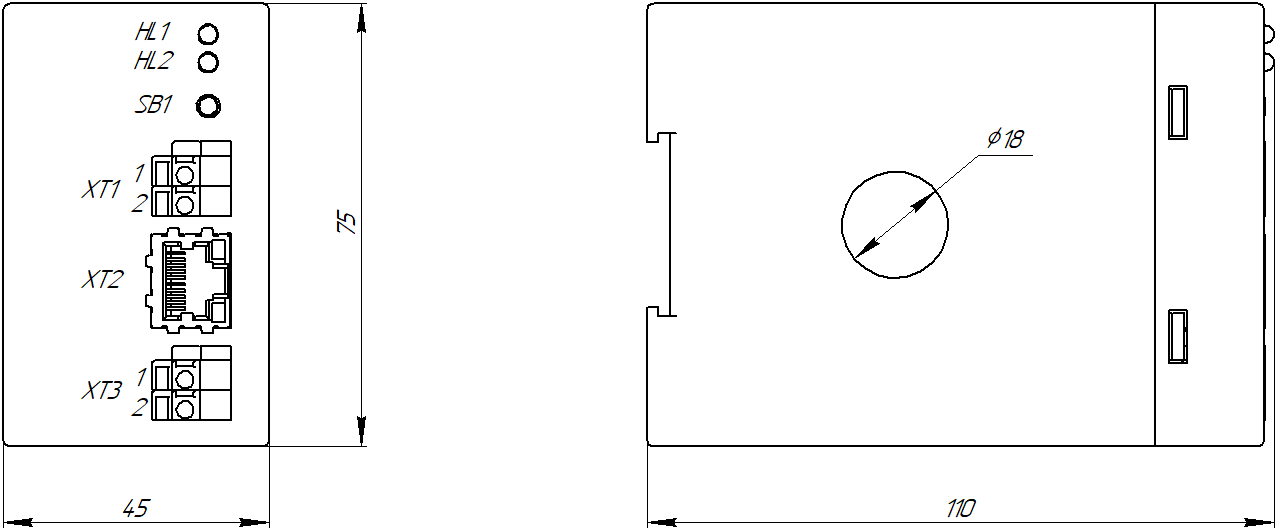

Габариты

Интеллектуальный датчик дифференциального постоянного тока серии
ИДПТ
Руководство по эксплуатации
