Активный динамический фильтр АДФ

Активный фильтр (АФ) является управляемым источником тока и предназначен для снижения уровня высших гармонических составляющих (ВГС) фазных токов трехфазной сети в точке присоединения нагрузки за счет компенсации сигнала искажения, вносимого нагрузкой, а также для компенсации реактивной мощности сети индуктивного или емкостного характера.

Активный фильтр подключается к сети параллельно нагрузке, генерирующей высшие гармоники (полупроводниковые преобразователи, преобразователи частоты, привода электродвигателей, импульсные источники питания и др.).

Активный фильр компенсирует высшие гармонические составляющие тока нагрузки, генерируя равные им по амплитуде, но противоположные по фазе токи, снижая, тем самым, коэффициенты несиносоидальности тока и напряжения сети.

Активный фильтр выполняет следующие функции:

  • Компенсация ВГС до 50-й гармоники включительно;
  • Выбор степени компенсации от 0 до 100% для отдельных гармоник (от 2-ой до 50-й включительно);
  • Перевод АФ из режима полной компенсации гармоник в режим выборочной компенсации и обратно;
  • Индикация параметров режима, заданных уставок компенсации и состояния АФ;
  • Сигнализация о перегрузках и повреждениях в АФГ;
  • Контроль перегрузки АФГ по току с последующим автоматическим ограничением мощности;
  • Реализация управляющих воздействий от внешних устройств защиты и автоматики;
  • Обеспечение перехода в режим холостого хода при малых токах нагрузки.
  • Компенсация реактивной мощности (полной или до определенного значения коэффициента мощности);
  • Потребление или генерация реактивной мощности индуктивного или емкостного характера определенной величины;
  • Компенсации реактивной мощности при одновременной компенсации нелинейных искажений.
  • Передача информации о параметрах энергии на входе АФ и параметрах функционирования АФ в автоматизированную систему управления более высокого уровня.

Активные фильтры имеют возможность параллельной работы 10 модулей фильтров с целью увеличения суммарной компенсируемой реактивной мощности, совместной работы с пассивными фильтро-компенсирующими устройствами.

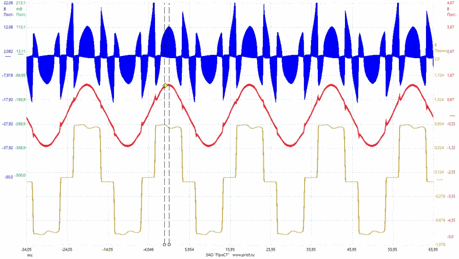

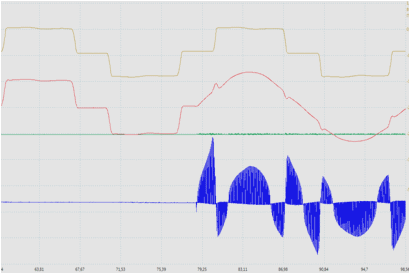

Функционирование активного фильтра гармоник на нагрузку – неуправляемый выпрямитель

Функционирование активного фильтра гармоник на нагрузку – неуправляемый выпрямитель Функционирование активного фильтра гармоник на нагрузку – неуправляемый выпрямитель

  • Синий – Ток активного фильтра
  • Красный – Ток источника
  • Желтый  – Ток нагрузки

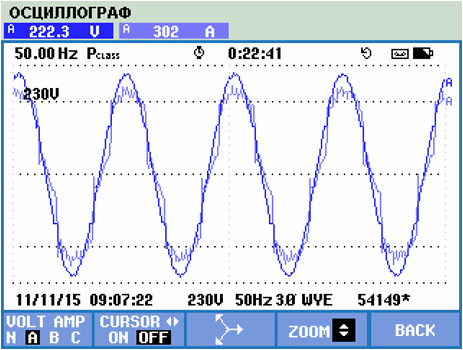

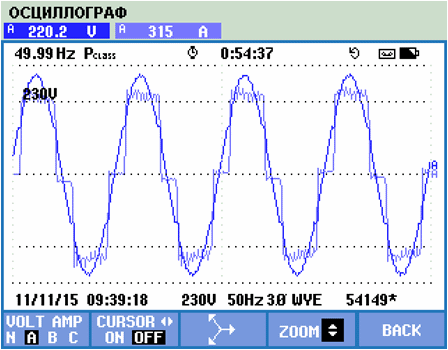

Опытная эксплуатация АФГ-100 в составе электроустановки цеха №3 ОАО «ЦС «Звездочка»

Опытная эксплуатация АФГ-100 в составе электроустановки цеха №3 ОАО «ЦС «Звездочка» Опытная эксплуатация АФГ-100 в составе электроустановки цеха №3 ОАО «ЦС «Звездочка»
АФГ отключен THDI = 27,74% АФГ включен THDI = 16,9%

Работа АФГ в электроустановке малого гидрографического судна «Вайгач» проект 19910

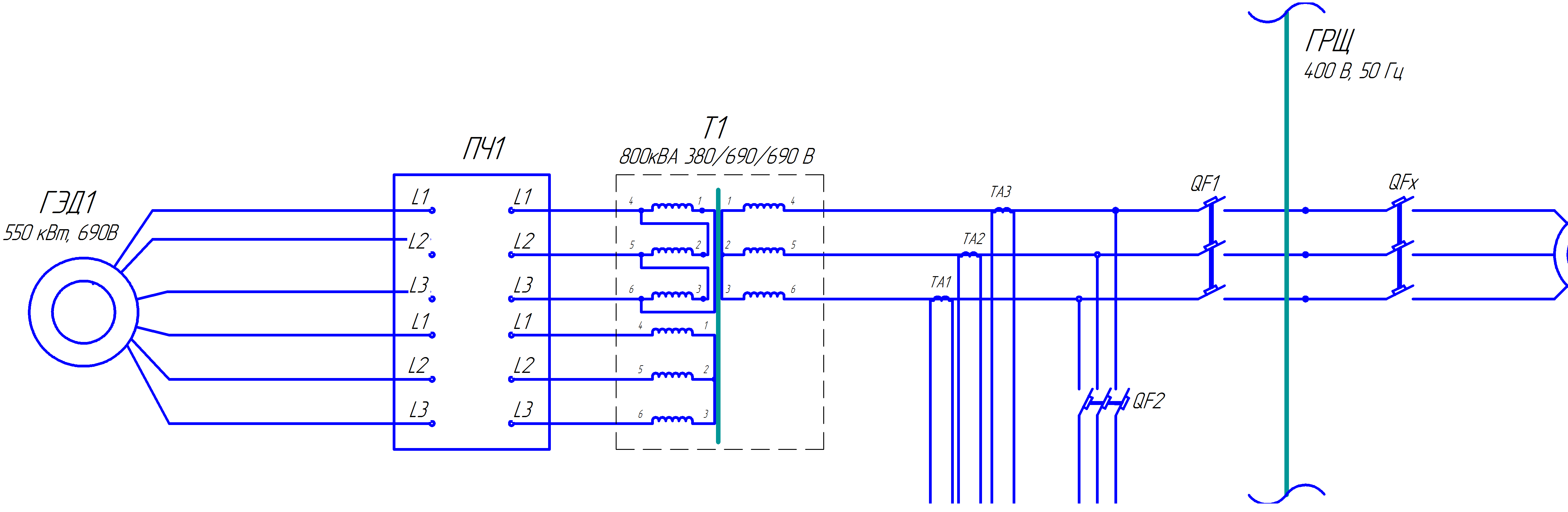

Схема подключения АФГ-25 в сети электроснабжения МГС «Вайгач» через разделительный трансформатор

Схема подключения АФГ-25 в сети электроснабжения МГС «Вайгач» через разделительный трансформатор

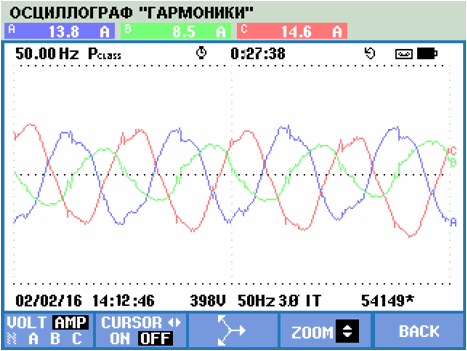

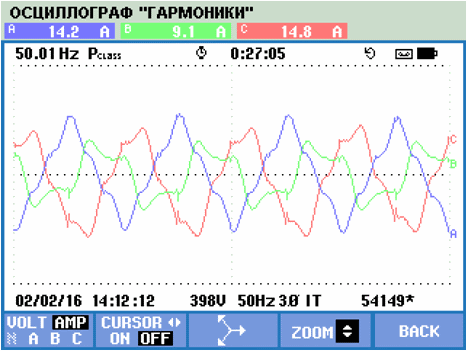

Работа АФГ в электроустановке МГС «Вайгач» проект 19910

Работа АФГ в электроустановке МГС «Вайгач» проект 19910 Работа АФГ в электроустановке МГС «Вайгач» проект 19910
АФГ отключен THDI 30,56% АФГ включен THDI 22,7%

  • Активный фильтр гармоник как средство повышения качества электрической энергии

    Изложены актуальные проблемы качества электрической энергии и компенсации реактивной мощности в автономных системах электроснабжения, пути их решения средствами активных фильтров гармоник. Приведен опыт применения активных фильтров гармоник в системах электроснабжения промышленных предприятий и морских судов. Проведено сравнение характеристик активных фильтров зарубежных производителей и отечественного ­фильтра типа АФГ-25-400-4. Особенностью последнего является направленность на импортозамещение. АФГ от начала до конца, включая программное обеспечение и алгоритмы работы, создан отечественными специалистами на российском предприятии. АФГ на этапе опытной эксплуатации и подготовки серийного производства успешно функционировали в составе систем электроснабжения, включая автономные, улучшая показатели качества электроэнергии в точке их подключения.

    08.06.2018

АФ-25

АФ-100

АФ-200

АФ-300

Номинальное напряжение сети

0,4 кВ

Номинальный компенсируемый фазный ток, А

25

100

200

300

Частота сетевого напряжения

50 Гц

Перегрузочная способность

120 %

Время отклика

1 мс

Компенсируемые гармоники тока

Индивидуально, до 50-й вкючительно

Компенсация реактивной мощности по коэффициенту мощности

До 1,0 включительно

Уровень шума дБ

60

Рассеиваемая мощность, Вт не более

650

1900

3800

5700

Охлаждение

Принудительное воздушное

Буклеты
Активный фильтр гармоник АФГ Скачать
